一、概述

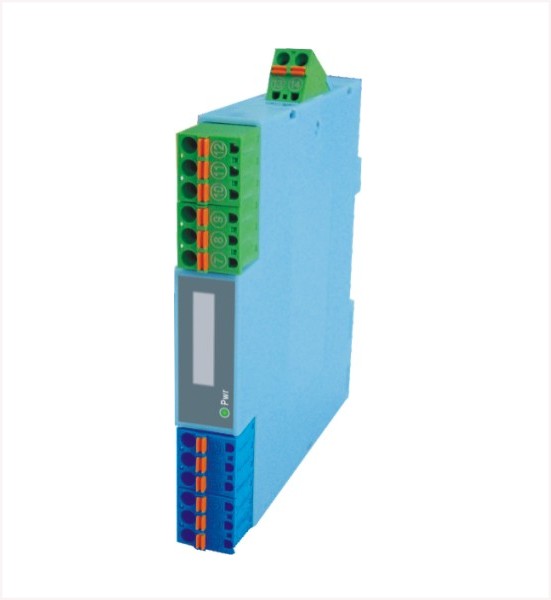

● LU-B22安全柵可連接兩個獨立的小于20mA或小于10V的直流信號。

● 將直流信號轉換成隔離的標準過程信號，并且限制危險能量從本安端子竄入到危險場所。

● 兩個獨立的輸入、輸出通道，每一通道的“輸入—輸出—電源”三者磁隔離。

二、技術參數

●輸入參數（安全區信號）

■輸入電流時  輸入范圍：4～20mA

輸入電阻：內置輸入電阻器50Ω

■輸入電壓時  輸入范圍：1～5V、0～5V、0～10V

輸入電阻：≥500KΩ

●輸出參數（危險區信號）

■輸出電流時  輸出范圍：4～20mA

允許負載：≤750Ω

■輸出電壓時  輸出范圍：1～5V

輸出阻抗：≤500KΩ

●本質安全參數

防爆標志：       [Exia]ⅡC

高電壓Um：    250V

高輸出電壓Uo： 28V

大輸出電流Io： 93mA

大外部電感Lo：2.4mH

大外部電容Co：0.05µF

● 環境參數

供 電 電 源：20-30VDC

紋波系數10%P-P 以下約1W

電源顯示燈：綠色LED 、電源供電時亮燈

使用溫度范圍：-20~ +60℃

使用濕度范圍：0 ~ 95%RH （無冷凝）

● 綜合技術參數

標準精度：±0.1%

溫度漂移：±0.015%/℃

響應時間：≤10mS

絕緣電阻：輸入-輸出-電源間2.5KV，1min，50HZ

隔離強度：輸入-輸出-電源間≥100MΩ/500VDC

負載電阻變化的影響：±0.1%/250Ω（電流輸出時）

                   ±0.1%（電壓輸出時）

上電穩定時間：≤3s
