熱式氣體質量流量計是基于熱擴散原理而設計的，該儀表采用恒溫差法對氣體進行準確測量。具有體積小數字化程度高、安裝方便，測量準確等優點。

二、工作原理

傳感器部分由兩個基準級鉑電阻溫度傳感器組成，儀表工作時，一個傳感器不間斷地測量介質溫度 T1；另一個傳感器自加熱到高于介質溫度 T2，它用于感測流體流速，稱為速度傳感器。該溫度ΔT=T2-T1，T2>T1，當有流體流過時，由于氣體分子碰撞傳感器并將 T2 的熱量帶走，使 T2 的溫度下降，若要使ΔT 保持不變，就要提高 T2 的供電電流，氣體流動速度越快，帶走的熱量也就越多，氣體流速和增加的熱量存在固定的函數關系，這就是恒溫差理。

其中 — 流體比重（和密度相關） V — 流速

K — 平衡系數

Q — 加熱量（和比熱及結構相關） ΔT — 溫度差

由于傳感器溫度比介質（環境）溫度總是自動恒定高出 30℃左右，

所以熱式氣體流量計從原理上不需要溫度補償。

熱式氣體質量流量計適用介質溫度范圍為-40-450℃。

流體比重和密度相關

 — 工況體積下的介質密度（kg/m3）

ρ — 標準條件下介質密度（101.325 Kpa、20℃） （kg/m3）

P — 工況壓力 （kPa）

T — 工況溫度（℃）

從（1）（2）式可以看出，流速和工況壓力，氣體密度，工況溫度函數關系已確定。恒溫差熱式氣體質量流量計不但不受溫度影響，而且不受壓力的影響，熱式氣體質量流量計是真正的直接式質量流量計，用戶不必對壓力和溫度進行修正。

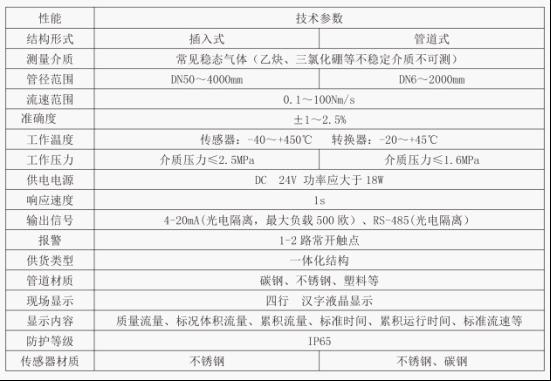

三、技術參數

熱式氣體質量流量計具有如下技術優勢：

1、真正的質量流量計，對氣體流量測量無需溫度和壓力補償，測量方便、準確?？傻玫綒?/span>  體的質量流量或者

標準體積流量。

2、寬量程比，可測量流速高至 120Nm/s 低至 0.1Nm/s 的氣體，可以用于氣體檢漏。

3、抗震性能好使用壽命長。傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影  響。

5、數字化設計。整體數字化電路測量，測量準確、維修方便。

 6、采用 RS-485 通訊，或 HART 通訊，可以實現工廠自動化、集成化。

更詳細的內容，請下載說明書查看
