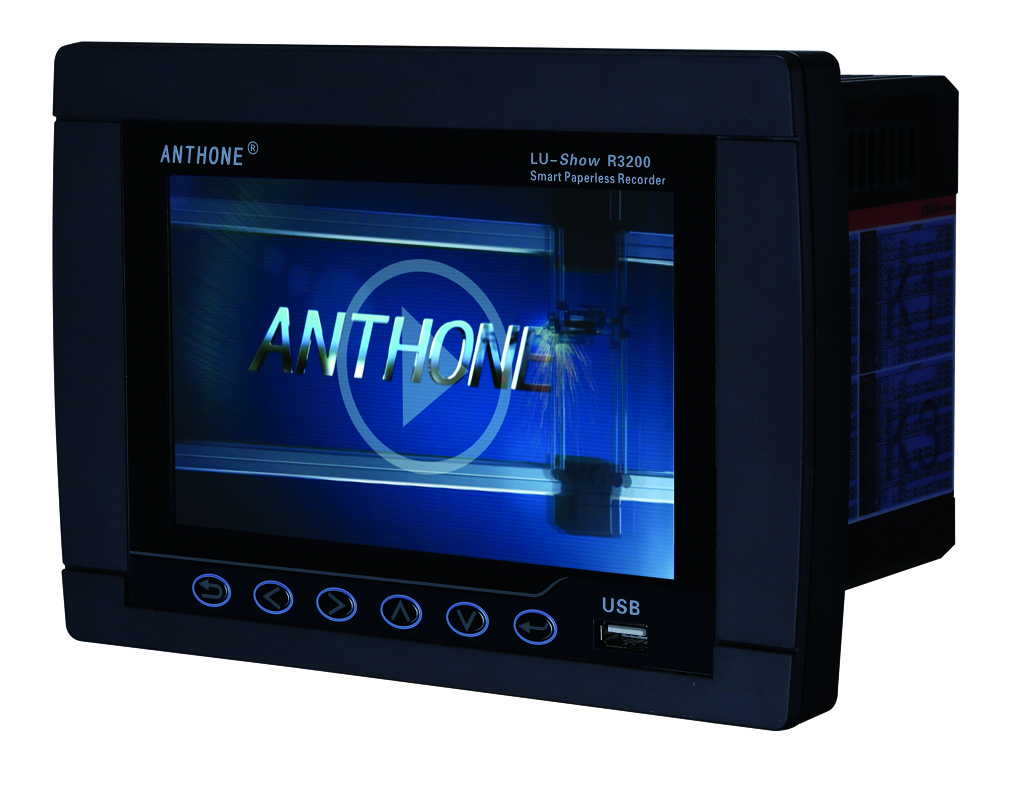

LU-show系列智能無紙記錄儀集記錄與控制于一身，具有全切換萬能輸入：熱電偶、熱電阻、標準電壓和標準電流等信號；輸出控制方式有PID控制、位式控制、自整定控制和手動控制等。      R/C2200可以接入1至16路PID控制或1至32路信號輸入，每個控制板有獨立的信號輸入、主輸出和報警輸出，輸入與輸出完全隔離?？删幊蘌ID控制，程序控制曲線最多可達100段?？商峁侂娸敵?。

1、系統工作參數

      采集周期：0.5秒
      基本誤差：±0.2％F.S
      工程量實時顯示精度：±0.2％F.S
      曲線顯示精度：±0.2％F.S
      追憶精度：±0.2％F.S
      棒狀圖：±0.2％F.S
      開關電源：85-264VAC，12W，50Hz±１Hz；或24VDC

2、測量輸入信號參數

     LU-R/C3200與R/C2200型過程控制無紙記錄儀允許多種類型的信號直接輸入，通道間全隔離，隔離電壓大于400V。輸入信號的種類包 括：0~10mADC，4~20mADC，0~5VDC，1~5VDC，熱電偶（B、E、J、K、S、T、Wre325、N），熱電阻（Pt100、 Cu50、Cu100）等。
各信號類型如下：

        Ⅱ型：                0~10mADC，0~5VDC；
        Ⅲ型：                4~20mADC，1~5VDC；
        K型熱電偶：           0℃~1300℃；
        S型熱電偶：           0℃~1700℃；
        B型熱電偶：           0℃~1800℃；
        T型熱電偶：          -200℃~400℃；
        E型熱電偶：          -200℃~1000℃；
        J型熱電偶：          0℃~800℃；
        Wre325型熱電偶：     0℃~2300℃
        N型熱電偶：          0℃~1300℃
        Pt100：              -200℃~600℃；
        Cu50：               -50℃~150℃；
        Cu100：              -50℃~150℃；

流量信號類型：大于2V脈沖，頻率0-6.5KHz，0-10mADC，4-20mADC
壓力信號類型：0-10mADC，4-20mADC
輸入阻抗： 電流：250Ω；

           電壓：650KΩ；
           熱電阻，要求三線電阻平衡；
           引線電阻<10Ω

輸入通道：  1通道～16通道，允許各通道為不同類型信號輸入。
熱電偶冷端補償誤差：±1℃

3、輸出信號參數

輸出方式：

0-10mADC電流(RL<1000Ω，可擴展至2000Ω)；

0-20mADC電流(RL<500Ω，可擴展至1000Ω )；
0-22mADC自定義電流(軟件自由設定)；
固態繼電器觸發（12V/50mADC）；
繼電器開關量；
可控硅過零觸發輸出(單相、三相)；
24V配電：電流<200mADC。

4、歷史數據存儲

    記錄數據的存儲空間是動態可調的，每一路都有單獨可調的記錄間隔，每一路都可單獨打開或關閉。打開的通道數越少，記錄間隔越長，則記錄的歷史數據越長，反 之越短。記錄通道歷史數據的內部FLASH存儲空間是512M，記錄數據保存時間的長短由打開通道數和已經打開的通道的記錄間隔決定，可記錄95天到 941年。
